SHURE AD600 Axient® Digital Spectrum Manager спектральный менеджер (сканер радиочастотного спектра)
| НАЛИЧИЕ: |
| Екатеринбург:Нет |
| Москва:по запросу |
Благодаря исключительному качеству звука и образцовой радиочастотной стабильности беспроводная система Shure Axient Digital используется на крупнейших площадках и самых престижных сценах мира.
Цифровая радиосистема AXIENT DIGITAL
Система Axient Digital также пользуется популярностью у крупных телевещательных компаний по всему миру в качестве отраслевого ТВ — стандарта беспроводной системы. Также беспроводная цифровая система Axient Digital постоянно используется для аудиозаписи в крупных кинопроизводствах.
Недавно компания Shure представила новый частотный менеджер AD600 (Axient Digital Spectrum Manager) для экосистемы Axient Digital.

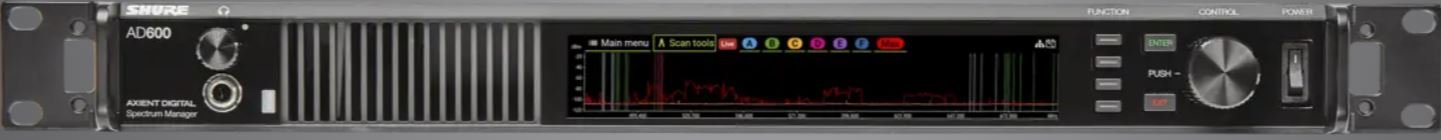

AD600 Axient Digital частотный менеджер
Новый частотный менеджер AD600 — это комплексное решение для управления радиочастотным спектром и мощный инструмент нового поколения для планирования и управления согласованием частот в самых требовательных профессиональных аудиопроектах. Прибор обеспечивает широкополосное сканирование спектра в режиме реального времени, мониторинг, анализ и координацию частот в одном устройстве.
Shure разработала диапазон настройки частот для Axient Digital AD600 [https://www.shure.com/pl-PL/produkty/akcesoria/ad600?variant=AD600E] от 174 МГц до 2 ГГц. По сравнению с AXT600, частотный менеджер AD600 может похвастаться более быстрым сканированием РЧ-спектра, более быстрым поиском доступных частот и анализом радиочастотного спектра в реальном времени.
AD600 имеет шесть антенных входов, новый вариант питания постоянного тока, USB-подключения для внешнего хранения данных сканирования, журналов событий и других данных, а также подключение Dante для расширенного аудиомониторинга.
AD600 Axient Digital частотный менеджер
Частотный менеджер AD600 оснащен большим 6,6-дюймовым цветным экраном на передней панели, что позволяет легко просматривать наиболее важную информацию.
Он также совместим с Shure Wireless Workbench, что расширяет возможности контроля и мониторинга для пользователей.
В сочетании с дополнительными решениями Axient Digital, пользователи менеджером AD600 могут воспользоваться преимуществами точки доступа ShowLink AD610, которая обеспечивает беспроводное соединение между всеми связанными передатчиками и приемниками серии ADX.
Особенности менеджера AD600
Усовершенствованная радиочастотная координация для вашей беспроводной системы.
Быстрое сканирование в режиме реального времени для поиска доступных частот и мониторинга радиочастотной активности.
Большой 6,6-дюймовый цветной дисплей для мониторинга и анализа радиочастотного спектра.
Упрощенная радиочастотная координация в суровых радиочастотных условиях.
Инструменты для просмотра, анализа и прослушивания радиочастотной активности.
Диапазон настройки частот: от 174 МГц до 2 ГГц.
6 антенных входов для многодиапазонной настройки частот.
Регистрация и хранение радиочастотной информации и данных для архивирования.
USB-соединения для внешнего хранения данных сканирования, журналов событий и других данных.
Работа в сети Dante для расширенного мониторинга и управления системой.
Варианты питания устройства от переменного и постоянного тока.
Экран монитора менеджера AD600
С экрана монитора AD600 вы можете получить доступ к главному меню и инструментам сканирования.
На главном экране AD600 отображается:
Доступ к главному меню.
Инструменты сканирования: Доступ к инструментам сканирования.
Состояние сканирования: указывает, является ли текущее представление сканированием в реальном времени или сохраненным файлом.
Антенны AF: Каждая антенна имеет цветовую маркировку на графике RF.
Максимальные пики: объединяет пики всех активных антенн в реальном времени на одном графике.
Антенные порты менеджера AD600
AD600 имеет 6 антенных портов на задней панели. Каждый порт можно настроить в соответствии с полосой пропускания подключенной антенны. При использовании активных антенн можно включить питание смещения антенн.
Примеры конфигурации антенн менеджера AD600
Одночастотная система
Все приемники, подключенные к AD600 и работают в одном частотном диапазоне:
Система с несколькими частотными диапазонами
AD600 поддерживает приемники, работающие в разных частотных диапазонах.
Следующие примеры являются распространенными вариантами конфигураций антенн для AD600.
Широкополосное покрытие
Широкополосное РЧ-покрытие поддерживает беспроводную передачу аудио в разных частотных диапазонах. Антенны соответствуют частотному диапазону каждой группы устройств. В этом примере размещены 3 пары антенн для поддержки беспроводных систем, работающих в 3 разных частотных диапазонах.
Покрытие большой площади
Вариант покрытия большой площади используется в таких местах, как большие конференц-залы или спортивные арены. Антенны размещены так, чтобы обеспечить максимальное РЧ-покрытие пространства и свести к минимуму появление «мертвых» зон.
Линейное или парадное покрытие маршрута
Линейное покрытие используется в таких пространствах, как длинные коридоры, взлетно-посадочные полосы или дороги. Антенны разнесены таким образом, чтобы не было пробелов в покрытии по всему маршруту.
Сетевой интерфейс менеджера AD600
AD600 имеет 4-портовый сетевой интерфейс. Технология Dante представляет собой интегрированное решение для мониторинга цифрового звука. Dante использует стандартный протокол «IP over Ethernet» и безопасно сосуществует в одной сети с ИТ и данными управления.
Сетевой интерфейс AD600 поддерживает следующие типы сигналов:
①Управление оборудованием Shure.
②Управление оборудованием Shure.
③Основной цифровой аудиосигнал Dante.
④Резервный цифровой аудиосигнал Dante.
Сетевой браузер AD600
В устройство AD600 встроен инструмент сетевого браузера для просмотра всех сетевых устройств Shure.
Координация частот AD600
AD600 позволяет выполнять координацию частот и упростить процесс поиска лучших частот для радиосистемы любого масштаба.
Доступны два варианта координации частот:
Обычная РЧ-координация, которая работает в большинстве ситуаций.
Расширенная РЧ-координация, обеспечивающая больший контроль над параметрами в более сложных ситуациях.
Инструменты сканирования AD600
AD600 включает в себя набор инструментов для настройки и анализа спектра и сбора данных.
AD600 может сканировать и сохранять периоды радиочастотной активности, чтобы обеспечить запись активности в радиочастотном спектре. Файлы сканирования можно сохранить для дальнейшего использования или загрузить для расширенного согласования частот.
Мониторинг аудио с помощью функции прослушивания
Функция прослушивания AD600 позволяет слушать радиочастотную активность в частотном спектре с помощью наушников и контролировать демодулированный звук для совместимых устройств через разъем для наушников.
Функция прослушивания может отслеживать следующие типы РЧ-сигналов:
Аналоговые FM сигналы беспроводных систем Shure, такие как: Axient Analog, UHF-R, ULX, SLX, BLX, PSM1000, PSM900, PSM300.
Аналоговые FM сигналы от беспроводных систем сторонних производителей.
Незашифрованные аналоговые FM сигналы Axient Digital (стандартные и высокой плотности).
Мониторинг списка частот
Монитор списка частот отображает устройства в сети и состояние назначенных им частот. Устройства в сети появляются в пуле частот вместе со статусом частот.
Вы можете сохранять данные сканирования или импортировать файлы сканирования с внутреннего диска AD600 или с внешнего диска, подключенного к порту USB AD600.
Журнал событий
В журнале событий записываются действия менеджера AD600 и управляемых им устройств. Каждое событие содержит идентификатор, отметку времени, категорию и описание, помогающие при устранении неполадок. В журнале хранится до 9999 событий. Самые последние события отображаются в верхней части журнала. Когда лимит памяти достигнут, самые старые события перезаписываются.
Характеристики AD600
Настройки РЧ
Диапазон частот 174-2000 МГц
Размер шага настройки РЧ 25/200 кГц
Уровень шума -154 дБм/Гц
Размеры (В × Ш × Г) 43 × 482 × 285,7 мм
Вес 3,7 кг
Требования к электропитанию От 110 до 240 В переменного тока, 50–60 Гц
Потребляемый ток 1,2 А
Диапазон температур от –18 до 50 °C
РЧ Входы Тип разъема: BNC
Импеданс: 50 Ом
Напряжение смещения (Bias):12–13,5 В постоянного тока
Сетевой интерфейс Четыре порта Ethernet 10/100/1000 Мбит/с
Поддержка резервирования аудиосигнала Dante
PoE поддерживается на портах управления
DHCP или ручной IP-адрес
