Blackmagic ATEM Television Studio HD - видеомикшер

Эфирный видеомикшер Blackmagic ATEM Television Studio HD

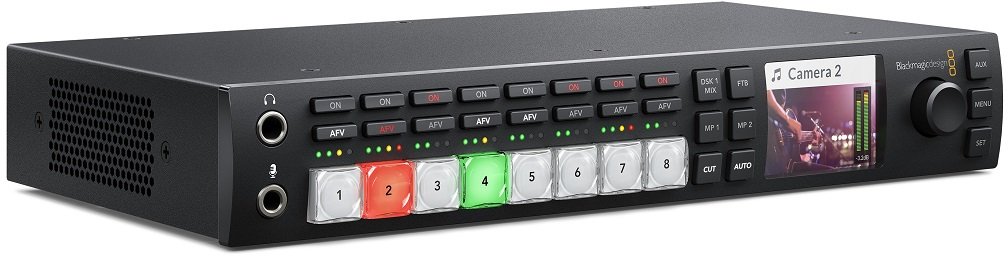

Blackmagic ATEM Television Studio HD — первый видеомикшер для студий вещания и технического сопровождения массовых мероприятий. Имея по четыре SDI- и HDMI-входа, он позволяет подключать до восьми камер с любым форматом вплоть до 1080p/60. Благодаря повторной синхронизации смена изображения будет чистой даже при использовании бытовой съемочной техники. Модель поддерживает многооконный мониторинг для одновременного вывода на экран всех источников, предварительно просматриваемого и программного сигналов. Также предусмотрены дополнительный выход, двусторонняя связь, два хранилища графики, звуковой блок, модуль CCU и другие функции. ATEM Television Studio HD — идеальное решение для производства эфирных передач, телесериалов, веб-трансляций, показа массовых мероприятий и игровых турниров!

Внимание! Для полноценного функционирования видеомикшера необходима аппаратная панель управления ATEM 1 M/E Broadcast Panel.

Особенности и характеристики Blackmagic ATEM Television Studio HD
Функционал профессионального оборудования
ATEM Television Studio HD имеет все функции профессионального видеомикшера, которые требуются для производства телевизионных программ в HD-качестве. Наличие HDMI- и SDI-разъемов позволяет подключать до восьми источников, в том числе камеры, игровые консоли и ноутбуки. Доступны первичный кеинг для цветового наложения, разные виды переходов, а также два модуля вторичного кеинга для добавления логотипов, текста и бегущей строки. Кроме того, предусмотрен режим многооконного мониторинга для одновременного вывода всех сигналов, предварительно просматриваемого и программного изображения на один HD-экран.

Переходы
Видеоряд трансляции станет более интересным, если в него включить переходы разных видов. ATEM Television Studio HD позволяет мгновенно задавать любой переход и выбирать такие его параметры, как шаблон и продолжительность. Количество комбинаций всевозможных эффектов абсолютно безгранично, а использовать их настолько просто, что быстрое создание фирменного стиля трансляции будет доступно каждому.

Склейка
Склейка является наиболее простым и широко используемым видом перехода. Ее можно выполнить нажатием кнопки CUT или путем прямого выбора нового источника. В обоих случаях ATEM немедленно переключается с текущего программного сигнала на новое изображение.

Смешивание
Смешивание или растворение — один из самых эффектных видов перехода в трансляциях. Плавная смена источников путем совмещения двух изображений делает видеоряд более интересным. Для выполнения перехода ручным способом можно использовать фейдер.

Погружение
Так же как и смешивание, погружение представляет собой плавный переход от одного источника к другому, однако в нем используется промежуточное изображение в виде черного или белого цвета, графики либо другого клипа.

Вытеснение
В видеомикшере ATEM Television Studio HD предусмотрено 18 шаблонов вытеснения, которые позволяют создавать свыше 100 различных вариантов этого вида перехода. Режиссер эфира получает в свой арсенал круг, ромб, квадрат и другие фигуры. Их можно переворачивать, а также менять цвет и прозрачность границ. Если внутрь поместить живое видео, полученное изображение станет особенно эффектным.

DVE
Видеомикшер ATEM Television Studio HD имеет встроенный процессор цифровых эффектов, который позволяет создавать переходы с выталкиванием, вращением и сжатием при переключении между камерами живого видео. Чтобы сделать визуальный ряд программы еще более интересным, изображение можно поворачивать и переворачивать. Имея в своем распоряжении свыше 35 запрограммированных вариантов движения, вы получите материал вещательного качества!

Вытеснение с графикой
Во время прямой трансляции цифровые видеоэффекты можно использовать для создания подвижной графики в виде логотипа. Встроенный плагин позволяет загружать изображение высокого разрешения из Photoshop непосредственно в библиотеку мультимедиа. Оно идеально подходит для показа логотипов, которые будут перемещаться по экрану во время перехода.

Модуль первичного кеинга
Модуль первичного кеинга позволяет создавать многослойные изображения в реальном времени, при этом материал с совмещением видео и графики будет отличаться самым высоким качеством. Благодаря яркостному, линейному, цветовому кеингу и шаблонам этот процесс занимает считанные секунды, а результат превосходит все ожидания! LUMA, LINEAR, DVE, CHROMA, PATTERN

Яркостный кеинг
Яркостный кеинг иногда называют автономным кеингом, потому что при вырезании и наложении используется один и тот же источник видео. Яркостный кеинг позволяет добиться наилучших результатов с высококонтрастными изображениями, которые облегчают замену черного фона живым видео или графикой.

Линейный кеинг
В линейном кеинге используются два разных источника для вырезания и заполнения, благодаря чему создается комбинированный видеоряд. Заполняющий сигнал содержит видео, накладываемое поверх фона, а вырезающий сигнал представляет собой полутоновую маску, которая определяет границы удаляемой области или место, заполняемое новым изображением.

Цветовой кеинг
Цветовой кеинг позволяет совмещать живые изображения в реальном времени и повсеместно используется на телевидении в выпусках прогноза погоды. Когда ведущий в студии стоит на зеленом или синем фоне, с помощью цветового кеинга этот фон заменяют другим изображением, например уже записанным видео или графикой.

Кеинг с использованием шаблонов
Шаблоны позволяют создавать эффектные переходы. Для совмещения геометрических фигур и живого изображения или графики можно использовать один из 18 имеющихся шаблонов. При выполнении этого вида кеинга предусмотрен полный контроль таких параметров, как прозрачность границ, симметрия, размер и положение. Получить картинку в картинке так же просто, как перейти к источнику живого видео!

Модули вторичного кеинга
Шаблоны позволяют создавать эффектные переходы. Для совмещения геометрических фигур и живого изображения или графики можно использовать один из 18 имеющихся шаблонов. При выполнении этого вида кеинга предусмотрен полный контроль таких параметров, как прозрачность границ, симметрия, размер и положение. Получить картинку в картинке так же просто, как перейти к источнику живого видео!

BUGS, LOGOS, LOWER THIRDS
Модель ATEM Television Studio HD имеет мощный процессор DVE для масштабирования, поворота и перемещения живого видео. Он позволяет на профессиональном уровне создавать эффекты картинки в картинке с настраиваемыми 3D-границами, тенями и подсветкой. Смена изображения со сжатием, выталкиванием или вращением сделает видеоряд более динамичным. С помощью DVE можно также запускать переход с подвижной графикой.

Макрокоманды
С помощью макрокоманд, создаваемых на программной или аппаратной панели управления, можно автоматизировать работу с видеомикшером ATEM. Макрокоманда представляет собой ряд действий, которые необходимо проделать для переключения между источниками с заданными параметрами кеинга, звука и настройками камерами. Команды сохраняются в виде редактируемых файлов XML, допускающих объединение друг с другом для программирования любого количества операций, которые физически нельзя выполнить вручную. После создания нужной конфигурации она становится доступной для немедленного копирования и воспроизведения!

Микс-минус
Четыре SDI-выхода модели ATEM Television Studio HD поддерживают режим микс-минус, который удобен при прямом включении с места событий. Например, из сигнала, поступающего на выход 5, можно удалить звук с соответствующего входа, чтобы он содержал полную программную аудиодорожку, за исключением голоса репортера.

Звуковой блок
Встроенный звуковой блок позволяет точно управлять уровнем и балансом аудио при работе с камерами и внешними источниками. Режиссер эфира может включать и отключать каналы, а также мгновенно активировать режим привязки звука к видео. Для настройки используется программная панель управления ATEM или внешний пульт с поддержкой протокола Mackie.

Режим многооконного мониторинга
Теперь все источники видео доступны на одном экране! Режим Multi View позволяет выводить на один дисплей все источники, графику, предварительно просматриваемый сигнал и программное изображение. Для этого используются выходы HDMI и SDI, что дает возможность подключать как профессиональные SDI-мониторы, так и бытовые HD-телевизоры!

NTSC/PAL, 720p, 1080i и 1080p
ATEM Television Studio HD поддерживает практически любую разновидность SD- и HD-форматов вплоть до 1080p/60. В зависимости от страны можно использовать 720p, 1080i, 1080p/23,98 и даже NTSC/PAL в SD с пропорциями кадра 4:3 или 16:9. Достаточно установить стандарт на панели управления, и все входы и выходы будут автоматически настроены на работу с ним.

Медиаплееры
Внешний генератор символов больше не потребуется, потому что библиотека мультимедиа позволяет хранить до 20 графических RGBA-файлов! Для видеомикшера два встроенных медиаплеера являются источниками входного сигнала. Графику можно показать как полнокадровое видео или использовать для добавления поверх основного изображения. Поддерживаются все популярные форматы, в том числе PNG, TGA, BMP, GIF, JPEG и TIFF.

Плагин Photoshop
Работу графических дизайнеров сложно представить без приложения Photoshop. Используя плагин Photoshop, они могут создавать эфирную графику и загружать ее в библиотеку мультимедиа на ATEM Television Studio HD. Теперь наложение логотипов, бегущей строки или текста на программное изображение занимает считанные секунды!
